ไดอัลเกจ ใช้วัดอะไรได้บ้าง? ไม่ได้มีไว้แค่วัดระยะอย่างเดียว!

เวลาพูดถึง ไดอัลเกจ ภาพแรกที่หลายๆคนมักนึกถึงคือ หน้าปัดเข็มที่มีแกนกดขึ้นลง ใช่ไหมล่ะครับ? แต่จริงๆแล้ว หน้างานจริง ไดอัลเกจ ไม่ได้มีหน้าที่แค่วัดว่าชิ้นงานหนาเท่าไหร่? หรือ ยุบไปกี่มิล? แต่…มันคือ ตาคู่ที่สอง ของผุ้ใช้งาน ที่ช่วยจับผิดความคลาดเคลื่อนระดับไมครอนที่ตาเปล่ามองไม่เห็น!

ไดอัลเกจ คือเครื่องมือวัด เปรียบเทียบ ไม่ใช่ วัดขนาด จุดที่หลายคนเข้าใจผิดคือ การนำ ไดอัลเกจ ไปเทียบกับเวอร์เนียหรือไมโครมิเตอร์ที่ใช้วัด “ขนาดรวม” แต่หน้าที่แท้จริงของไดอัลเกจคือ การบอกเราว่า “ชิ้นงานเพี้ยนไปจากจุดอ้างอิงเดิมเท่าไหร่” (บวกหรือลบจากค่า 0 ที่เราตั้งไว้)

• เช็กความเรียบและขนาน (Flatness & Parallelism) ผิวชิ้นงานเรียบจริงไหม โต๊ะเครื่องจักรได้ระดับหรือเปล่า เอียงหรือไม่
• เช็กความศูนย์และอาการส่าย (Runout) เวลาจับเพลากลมหมุน มีอาการแกว่ง เบี้ยว หรือไม่ได้ศูนย์กลางหรือไม่
• เทียบค่าความคลาดเคลื่อน (Comparison) ตรวจสอบชิ้นงานว่ามีระยะบิดเบี้ยวสูง-ต่ำ เกินกว่าสเปกมาตรฐานที่ตั้งไว้แค่ไหน

เจาะลึก ไดอัลเกจ ทำอะไรได้บ้าง? เครื่องมือจับผิดระดับไมครอนที่ช่างต้องมี!

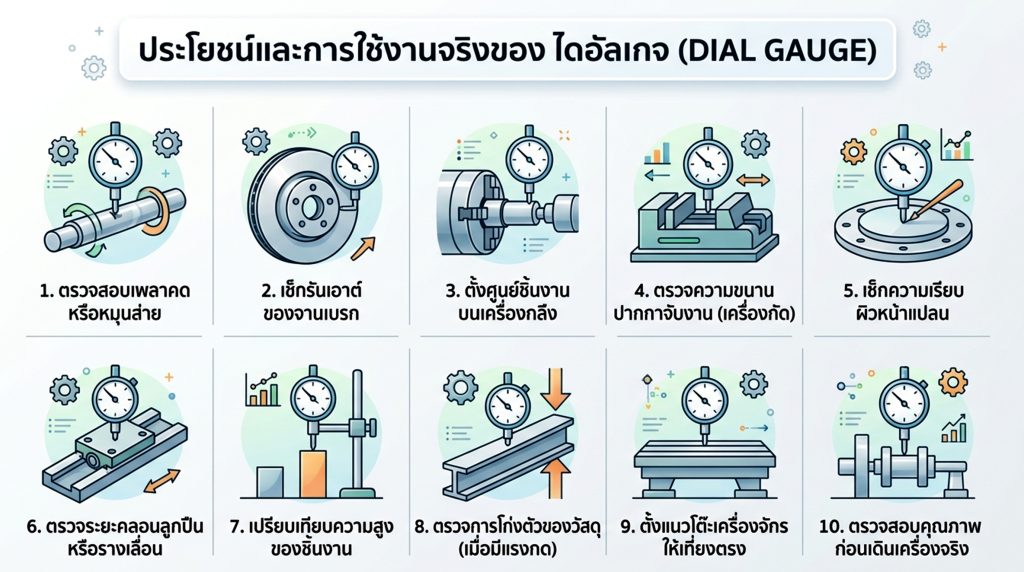

อย่างที่ย้ำกันไปว่า ไดอัลเกจ ไม่ใช่เครื่องมือวัดขนาดรวม แต่เป็นเครื่องมือวัดความเปลี่ยนแปลง (เปรียบเทียบจากจุดอ้างอิง) ด้วยความละเอียดระดับ 0.01 มม. นี่คือสาเหตุที่ทำให้ไดอัลเกจกลายเป็นพระเอกในงานช่างละเอียด โดยสามารถแบ่งการใช้งานหลักๆ ออกได้

วัดอาการส่าย หรือ รันเอาต์

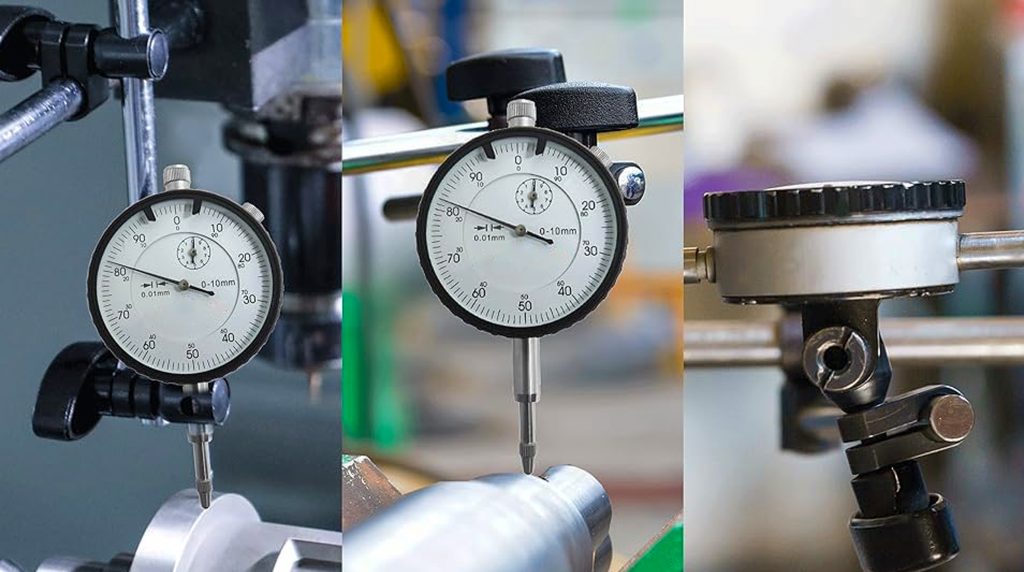

นี่คืองานยอดฮิตที่สุด! ใช้ตรวจจับว่าชิ้นส่วนทรงกลม เช่น เพลา จานหมุน หรือหัวจับเครื่องกลึง เวลาหมุนแล้วมีอาการ “แกว่ง” ออกนอกศูนย์หรือไม่ (ถ้าหมุนแล้วเข็มกวาดไปมาเยอะ แปลว่าศูนย์ไม่ดีหรือชิ้นงานคด)

วัดความเรียบ และ ความขนาน

ใช้เช็กผิวชิ้นงาน โต๊ะเครื่องจักร หรือหน้าแปลน ว่ามีระดับสูง-ต่ำสม่ำเสมอกันหรือไม่ รวมถึงเช็กว่าชิ้นส่วนสองชิ้นขนานกันจริงไหม เพื่อป้องกันปัญหาการประกอบไม่สนิทหรือเครื่องจักรเดินหน้าเพี้ยน

วัดความร่วมศูนย์

เช็กว่าชิ้นส่วนทรงกลมหลายๆ ส่วนมี จุดศูนย์กลาง เดียวกันจริงไหม เช่น รูที่เจาะอยู่ตรงกลางเพลาเป๊ะๆ หรือไม่ การเช็กเรื่องนี้สำคัญมากในงานกลึง เพื่อให้ชิ้นงานหมุนได้อย่างสมดุลที่สุด

วัดระยะคลอน หรือ ระยะฟรี

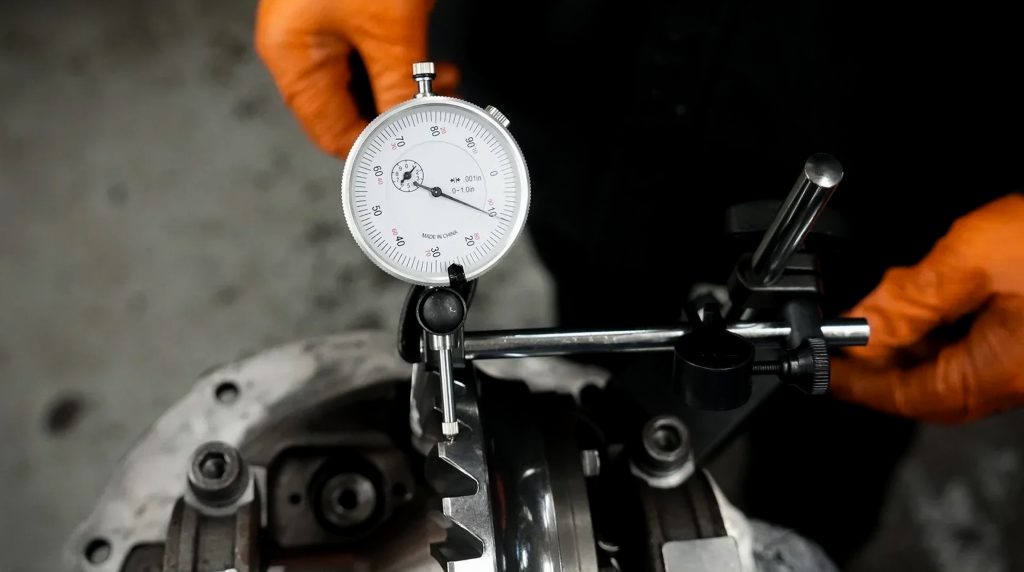

ใช้แตะชิ้นส่วนแล้วลองออกแรงขยับดู เพื่อเช็กว่า ลูกปืน ชุดเฟือง หรือรางเลื่อนเครื่องจักร มีระยะหลวมหรือระยะคลอนมากเกินค่ามาตรฐานไปแล้วหรือยัง

วัดการโก่งและยุบตัว

ใช้ติดตามพฤติกรรมของวัสดุเมื่อรับแรงกด เช่น ดูว่าสปริงยุบลงไปกี่มิลลิเมตรเมื่อรับน้ำหนัก หรือแผ่นเหล็กโก่งตัวแค่ไหนเมื่อมีแรงมากระทำ

วัดเปรียบเทียบความหนา

ตั้งค่า 0 กับชิ้นงานมาตรฐาน (Master) แล้วนำไปวัดชิ้นงานอื่นๆ ในไลน์ผลิต ถ้าเข็มกระดิกไปทางบวกหรือลบ ก็รู้ได้ทันทีว่างานชิ้นนั้นหนาหรือบางกว่ามาตรฐานกี่มิลลิเมตร (ทำงานได้เร็วกว่าการเอาเวอร์เนียมานั่งหนีบทีละชิ้น)

ไดอัลเกจ ในงาน “ซ่อมรถ” และ “งานไม้”

ซ่อมรถยนต์ ใช้เช็กจานเบรกคด (ถ้ารถเบรกแล้วสั่น ไดอัลเกจจะบอกได้ทันทีว่าจานส่ายไปกี่มิลฯ) เช็กระยะยกวาล์ว หรือระยะคลอนลูกปืนล้องานไม้ แม้ไม้จะยืดหดตัวได้ แต่ไดอัลเกจมีประโยชน์มากในการ “ตั้งศูนย์เครื่องจักร” เช่น ตั้งรั้วเลื่อยโต๊ะ (Table Saw) ให้ขนาน หรือเช็กใบเลื่อยไม่ให้แกว่ง

ไดอัลเกจ เหมาะกับใครบ้าง?

ถ้าเป็นช่างกลึง ช่างกัด ช่างเครื่องจักร ช่างซ่อมรถ ฝ่าย QC หรือคนทำงานประกอบเครื่องจักร ไดอัลเกจ ถือเป็นเครื่องมือที่ควรมีอย่างมาก เพราะช่วยให้การตั้งงานและตรวจงานแม่นขึ้น ลดการเดา และช่วยป้องกันปัญหาก่อนผลิตชิ้นงานจริง

แต่ถ้าเป็นผู้ใช้งานทั่วไปหรือสาย DIY ไดอัลเกจ อาจไม่ได้จำเป็นสำหรับทุกบ้านเหมือนตลับเมตรหรือเวอร์เนีย เว้นแต่ว่าคุณทำงานที่ต้องตั้งเครื่องมือให้แม่น เช่น งานไม้ละเอียด งานเครื่องจักรขนาดเล็ก งานซ่อมมอเตอร์ไซค์ งานแต่งรถ หรืองานประกอบชิ้นส่วนที่ต้องดูระยะคลอนและแนวศูนย์

พูดง่าย ๆ คือ ไดอัลเกจ ไม่ใช่เครื่องมือที่ทุกคนต้องมี แต่ถ้างานของคุณเริ่มมีคำว่า ตรงไหม? ส่ายไหม? คลอนไหม? เรียบไหม? ขนานไหม? หรือ ต่างจากเดิมกี่มิล? ไดอัลเกจ จะเริ่มกลายเป็นเครื่องมือที่ตอบโจทย์มากทันที

ก่อนซื้อ ไดอัลเกจ ควรดูอะไรบ้าง?

ถ้าจะซื้อ ไดอัลเกจ สักตัว ไม่ควรดูแค่ว่าราคาเท่าไหร่หรือหน้าปัดดูสวยไหม แต่ควรดูว่างานของเราต้องการช่วงวัดและความละเอียดแค่ไหน เช่น งานทั่วไปอาจใช้ความละเอียด 0.01 มม. ได้เพียงพอ แต่งานละเอียดมาก ๆ อาจต้องดูรุ่นที่อ่านได้ละเอียดกว่านั้น นอกจากนี้ควรดูระยะวัด เช่น 10 มม. 20 มม. หรือมากกว่านั้น รวมถึงขนาดหน้าปัด ทิศทางการอ่าน ความทนทาน และความเข้ากันได้กับฐานแม่เหล็กหรือฟิกซ์เจอร์

อีกสิ่งที่ไม่ควรมองข้ามคือฐานจับ เพราะไดอัลเกจที่ดีแต่ฐานไม่นิ่ง ก็ให้ผลวัดที่ไม่น่าเชื่อถือได้ ฐานแม่เหล็กควรจับแน่น ปรับตำแหน่งได้ง่าย และล็อกแล้วไม่ไหล ส่วนหัววัดควรเลือกให้เหมาะกับพื้นผิวชิ้นงาน เช่น หัวกลม หัวแบน หรือหัววัดเฉพาะทางในบางงาน

สำหรับงานโรงงานหรือ QC ควรพิจารณาเรื่องการสอบเทียบ การเก็บรักษา และการใช้งานซ้ำในระบบคุณภาพด้วย เพราะเครื่องมือวัดละเอียดถ้าไม่มีการควบคุมสภาพ อาจให้ค่าที่ดูแม่นแต่จริง ๆ คลาดเคลื่อนไปแล้ว

มองเผินๆ ไดอัลเกจ อาจดูเหมือนแค่นาฬิกาวัดระยะทั่วไป แต่ความจริงแล้วมันคือ “เครื่องสแกนความเพี้ยน” ที่ช่วยเปลี่ยนความผิดปกติที่ตาเปล่ามองไม่เห็น (เช่น ชิ้นงานส่าย 0.04 มม. หรือระยะคลอน 0.08 มม.) ให้กลายเป็นตัวเลขที่จับต้องได้!

สรุป

คำตอบที่ดีที่สุดคือ ไดอัลเกจ ไม่ได้มีไว้วัดขนาด แต่มันเกิดมาเพื่อวัด ความเบี่ยงเบน ไม่ว่าจะเป็นความเอียง การแกว่ง หรือระดับที่สูง-ต่ำไม่เท่ากัน เพื่อช่วยช่างตอบคำถามคาใจหน้างานว่า

• ที่ตาเห็นว่า “ตรง”… จริงๆ แล้วมันเอียงไปกี่มิล?
• ที่ลูบดูว่า “เรียบ”… จริงๆ แล้วมันแอบเป็นคลื่นหรือเปล่า?
• ที่ดูเหมือน “หมุนนิ่ง”… จริงๆ แล้วแกนมันส่ายและคลอนแค่ไหน?
