ไดอัลเกจ คืออะไร? ใช้วัดอะไรได้บ้าง มือใหม่ต้องรู้ก่อนใช้งาน

ไดอัลเกจ (Dial Gauge) เป็นเครื่องมือหน้าตาง่ายๆ ที่ทำมือใหม่งงเป็นไก่ตาแตก! ถ้าพูดถึงเครื่องมือวัดที่หน้าตาดูเหมือนไม่มีอะไร แต่พอหยิบมาใช้จริงกลับทำเอาหลายคนแอบงงเงียบๆ เรายกให้ “ไดอัลเกจ” เป็นอันดับต้นๆ เลยครับ! คนที่ยังไม่เคยจับ มักจะมองว่ามันก็แค่ “นาฬิกามีเข็ม” ติดแท่นแม่เหล็ก คงเอาไว้วัดอะไรสักอย่างให้มันตรงๆ แค่นั้นแหละ แต่พอได้ลงสนามจริง ไม่ว่าจะงานกลึง งานมิลลิ่ง ซ่อมประกอบเครื่องจักร หรือเช็กความเที่ยงตรงของชิ้นงาน ถึงจะเริ่มอ้อว่า… จริงๆ แล้วมันคือ แว่นขยาย ที่ช่วยให้เรามองเห็นความเบี้ยวหรือความคลาดเคลื่อนเล็กจิ๋วระดับเส้นผม ที่ตาเปล่าไม่มีทางมองเห็นต่างหาก!

โดยที่ยังไม่เข้าใจแก่นแท้เลยว่า เข็มที่สวิงขึ้นลงมันกำลังฟ้องอะไรเราอยู่? แล้วค่าที่เราอ่านได้ต้องเอาไปตีความยังไงต่อ? ซึ่งถ้าเรายังไม่เข้าใจพื้นฐาน ต่อให้ถอยเครื่องมือเกรดพรีเมียมราคาแพงมาใช้ ก็มีสิทธิ์หน้าแตกได้ง่ายๆ และที่น่ากลัวที่สุดคือ เราอาจจะกำลัง “เชื่อค่าที่ผิดเพี้ยน” ไปลุยงานต่อโดยไม่รู้ตัวเลยครับ

เปลี่ยนความงง เป็นความเข้าใจฉบับคนหน้างาน ในบทความนี้ เราจะพาไปปูพื้นฐานเรื่อง ไดอัลเกจ เข้าใจง่าย ไม่ปวดหัว เราจะมาคุยกันว่ามันทำงานยังไง ต่างจากเครื่องมือวัดอื่นตรงไหน และความลับอะไรที่มือใหม่ต้องรู้ก่อนเริ่มหมุนเข็ม

ไดอัลเกจ คืออะไร?

อธิบายให้เข้าใจง่ายที่สุดเลยนะครับ… ไดอัลเกจ ไม่ใช่ เครื่องมือที่เอาไว้วัดว่าของชิ้นนี้ยาวกี่เซนติเมตร หรือหนากี่มิลลิเมตร (แบบที่ไม้บรรทัดหรือเวอร์เนียร์ทำ) แต่มันคือเครื่องมือวัดการขยับตัวเล็กๆ หรือ ความคลาดเคลื่อน ระดับที่ตาเปล่ามองไม่เห็นครับ หน้าที่หลักของมันคือการตั้งจุดอ้างอิงไว้ แล้วคอย จับผิด ว่าผิวชิ้นงานขยับหนีไปจากจุดตั้งต้นนั้นเท่าไหร่

จุดที่มือใหม่มักจะงง พอเห็นตัวเลขบนหน้าปัดปุ๊บ หลายคนก็เผลอเอาไปวัดขนาดซะงั้น! แต่ในหน้างานจริง ช่างจะหยิบไดอัลเกจมาใช้เพื่อเช็ก “ความเป๊ะเชิงเปรียบเทียบ” ครับ เช่น

• ท่อนเพลาหมุนแล้วมีอาการ “แกว่ง” ไหม?
• ผิวหน้าชิ้นงานเรียบเสมอกัน หรือเป็นคลื่น?
• โต๊ะแท่นกลึง แท่นมิลลิ่ง เอียงหรือเปล่า?
• ชิ้นส่วนเยื้องศูนย์ไหม หรือระดับความสูง 2 จุดเพี้ยนไปเท่าไร?

เปรียบเทียบให้เห็นภาพชัดๆ

• ไมโครมิเตอร์: เอาไว้ถามว่า “ชิ้นงานนี้หนากี่มิลลิเมตร?” (บอกขนาดตั้งต้น)
• ไดอัลเกจ: เอาไว้ถามว่า “ชิ้นงานจุดนี้ สูงกว่าหรือต่ำกว่าจุดอ้างอิงอยู่กี่มิลลิเมตร?” (บอกความแตกต่าง)

ถ้าปลดล็อกสมการตรงนี้ได้ รับรองว่าการเรียนรู้วิธีหมุนหน้าปัด ไดอัลเกจ จะกลายเป็นเรื่องง่ายและสนุกขึ้นอีกเยอะเลยครับ!

ไดอัลเกจ ทำงานอย่างไร?

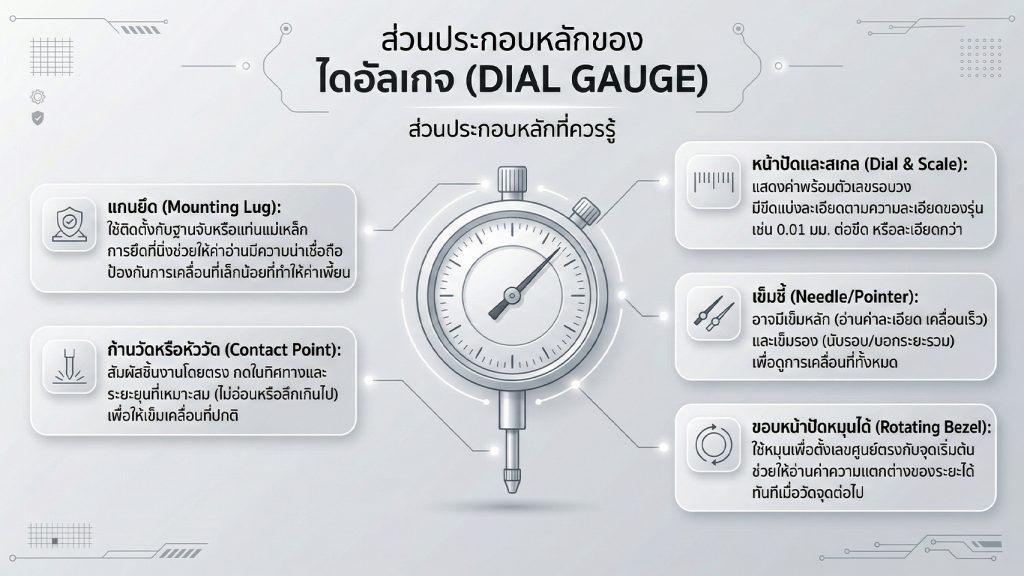

หลักการทำงานของ ไดอัลเกจ ถ้าอธิบายให้เห็นภาพง่ายๆ เลยก็คือ มันเริ่มจากเอาปลายแกน (หัววัด) ไปแตะกับผิวชิ้นงาน พอผิวชิ้นงานมีความขรุขระ นูน หรือเบี้ยวไปแค่นิดเดียว มันก็จะดันหัววัดให้ขยับ “ขึ้น-ลง” จากนั้นกลไกเฟืองข้างในก็จะแปลงระยะขยับสั้นๆ นั้น ให้กลายเป็นการ “สวิงของเข็ม” บนหน้าปัดครับ (หน้าปัดมักจะมี เข็มใหญ่ ไว้อ่านค่าความละเอียด และ เข็มเล็ก คอยนับว่าเข็มใหญ่หมุนไปกี่รอบแล้ว)

เวทมนตร์ของ ไดอัลเกจ อยู่ตรงนี้ครับ! มันสามารถขยายความคลาดเคลื่อนระดับ “เศษเสี้ยวของมิลลิเมตร” (ชนิดที่ตาคนไม่มีทางมองเห็น) ให้กลายเป็นการกระดิกของเข็มที่ชัดเจนเต็มตา นี่แหละครับเหตุผลว่าทำไมงานตั้งศูนย์เครื่องจักร หรือเช็กความเป๊ะของชิ้นงาน ถึงขาดเครื่องมือตัวนี้ไม่ได้เลย

ไดอัลเกจ ใช้วัดอะไรได้บ้าง?

หลายคนมองว่า ไดอัลเกจ เป็นเครื่องมือเฉพาะทางที่ดูเข้าถึงยาก แต่ความจริงแล้ว ถ้าเราเข้าใจหลักการของมัน มันจะกลายเป็นเครื่องมือที่พลิกแพลงหน้างานได้เยอะมากครับ! นี่คือ 5 หน้าที่หลักที่ ไดอัลเกจทำได้ดีกว่าใครเพื่อน

• จับผิด “ความสูง-ต่ำ” (เช็กระดับพื้นผิว) เอาไว้เช็กว่าผิวงาน 2 จุดสูงเท่ากันไหม หรือหน้าโต๊ะเรียบเสมอกันหรือเปล่า วิธีทำก็ง่ายๆ แค่แตะตั้งศูนย์ที่จุดแรก แล้วเลื่อนเกจไปอีกจุด ถ้าเข็มกระดิก แปลว่าพื้นผิวไม่เสมอกันแล้วครับ เทคนิคนี้ช่วยแก้ปัญหาเวลาประกอบชิ้นส่วนแล้วประกบกันไม่สนิทได้แบบชะงัดนัก

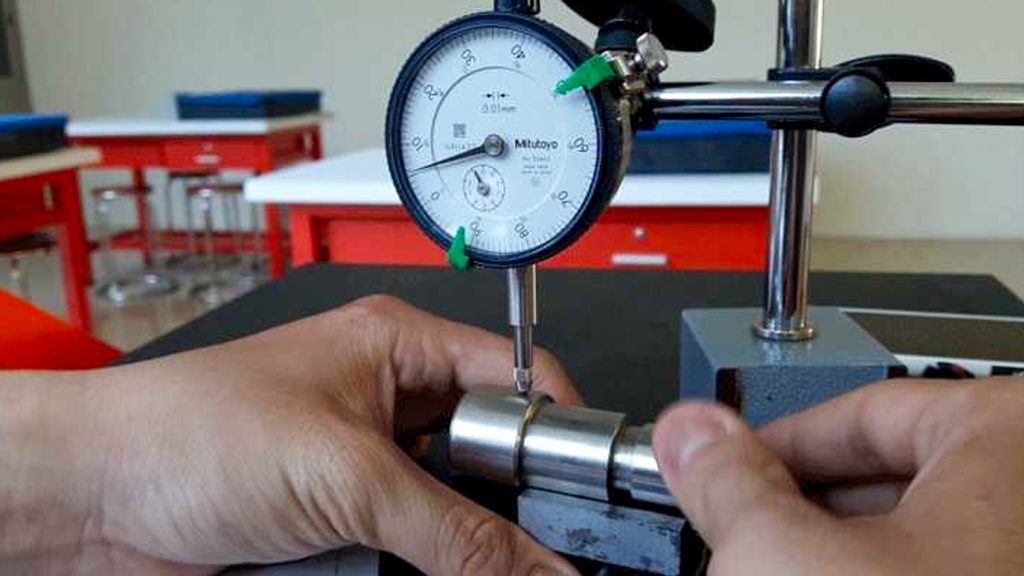

• จับผิดอาการ “เพลาตี-จานแกว่ง” (เช็ก Runout) นี่คืองานปราบเซียนที่เจอบ่อยสุด! เอาหัววัดไปแตะกับชิ้นงานที่ต้องหมุน (เช่น แกนเพลา จานเบรก หรือหน้าแปลน) แล้วค่อยๆ หมุนชิ้นงานดู ถ้าเข็มสวิงแกว่งไปมา แปลว่ารอบวงหมุนไม่ได้ศูนย์ ถ้าดันทุรังเอาไปประกอบต่อ รับรองว่าเครื่องจักรสะเทือน ลูกปืนแตก หรือเกิดเสียงดังโวยวายแน่นอนครับ
• จับผิดอาการ “ตกท้องช้าง” (เช็กความตรง) ถ้าคุณมีรางเลื่อน แกนเพลายาวๆ หรือหน้าโต๊ะ แล้วอยากรู้ว่าตลอดแนวมันโก่ง แอ่น หรือเชิดขึ้นตรงไหนไหม? ให้เอาไดอัลเกจรูดไปตามแนวเส้นตรงเลยครับ เข็มที่ขยับขึ้นลงจะฟ้องให้เห็นความเบี้ยวตลอดแนวเส้นทางทันที
• จับผิดองศา “ขนานและตั้งฉาก” เวลาจับชิ้นงานขึ้นแท่นเครื่องกลึงหรือเครื่องกัด เราต้องชัวร์ว่าผิวชิ้นงานตั้งฉากกับฐานเป๊ะๆ หรือผิวเหล็ก 2 ด้านขนานกันพอดี ไดอัลเกจจะทำหน้าที่เป็นตัวเล็งองศาให้งานออกมาเนียนและได้ฉากแบบไร้ที่ติครับ
• จับผิดอาการ “หลวมคลอน” ของเครื่องจักร (วิเคราะห์กลไก) ข้อนี้ล้ำขึ้นมาอีกนิดครับ เพราะเราไม่ได้วัดที่ตัวชิ้นงาน แต่เอาเกจไปจ่อวัดที่ “กลไกของเครื่องจักร” แทน เช่น เอาไว้เช็กระยะฟรีของฟันเฟือง (Backlash) เช็กระยะตั้งเลื่อนของโต๊ะ หรือดูว่าชิ้นส่วนมันยุบตัวแค่ไหนเวลาโดนแรงกดทับ ไดอัลเกจจึงไม่ได้มีไว้แค่ QC ชิ้นงาน แต่ยังเป็นหมอตรวจสุขภาพเครื่องจักรชั้นดีด้วยครับ!

งานแบบไหนที่มือใหม่จะได้ใช้ ไดอัลเกจ บ่อยที่สุด?

• ตั้งศูนย์ชิ้นงานก่อนกลึงหรือกัด (กันเหนียวไว้ก่อนพัง): ต่อให้เครื่องจักรแพง ดอกกัดเทพ หรือเขียนโปรแกรมมาดีแค่ไหน แต่ถ้าตอนเริ่มต้น “จับชิ้นงานเอียง” ผลงานก็ออกมาเบี้ยวแน่นอนครับ! ไดอัลเกจจะช่วยให้เราหมุนเช็กและปรับขยับชิ้นงานบนแท่นจับไปเรื่อยๆ จนกว่าจะได้ศูนย์ที่เนียนกริบที่สุดก่อนลงมีดจริง
• เช็กอาการ “จานแกว่ง-หน้าแปลนส่าย”: พวกชิ้นส่วนที่ต้องหมุนเร็วๆ อย่างจานเบรก หน้าแปลน หรือมู่เล่ ถ้าหน้าสัมผัสมันส่ายแค่นิดเดียว ตอนใช้งานจริงเครื่องสะเทือนยับแน่ๆ ครับ แค่เอาหัวไดอัลเกจไปแตะที่ผิวหน้าแล้วลองหมุนดู เข็มจะฟ้องทันทีเลยว่าจุดไหนปูดสูงขึ้นมา หรือจุดไหนยุบต่ำลงไป
• จับผิดระนาบแท่นเครื่อง (งานนี้ห้ามกะด้วยสายตา!): การตั้งโต๊ะงานหรือฐานเครื่องจักรให้ได้ระนาบเป๊ะๆ จะมาเล็งด้วยสายตาแล้วบอกว่า “น่าจะตรงแล้ว” ไม่ได้ครับ การติดไดอัลเกจแล้วสไลด์รูดไปตามแนวแท่น จะช่วยเช็กความสูง-ต่ำ หรือความเอียงระดับองศาเล็กๆ ที่ตาเรามองไม่เห็นได้ชัวร์กว่ามาก
• เช็กระยะ “หลวม-คลอน” หลังประกอบเสร็จ: ชิ้นส่วนบางอย่างพอประกอบเข้าด้วยกันแล้ว มันดันขยับให้ตัวได้ หรือมี “ระยะฟรี” ซ่อนอยู่ แทนที่เราจะเอามือโยกขยับแล้วเดาเอาเองว่ามันหลวมไปไหม การจ่อไดอัลเกจเข้าไปเช็ก จะช่วยเปลี่ยนความรู้สึกโยกเยกนั้น ออกมาเป็นตัวเลขเป๊ะๆ ให้เราฟันธงได้เลยโดยไม่ต้องเดาครับ

วิธีอ่านค่า ไดอัลเกจ แบบเข้าใจง่าย

การอ่านค่า ไดอัลเกจ ไม่ยาก แต่ที่ทำให้ยากคือหลายคนเริ่มจากการจำ โดยไม่ดูว่ารุ่นที่ตัวเองใช้มีสเกลแบบไหน ก่อนอื่นต้องรู้ก่อนว่า 1 ขีดมีค่าเท่าไร และ 1 รอบเข็มเท่ากับระยะเคลื่อนที่กี่มิลลิเมตร บางรุ่น 1 ขีด = 0.01 มม. และ 1 รอบ = 1 มม. แต่บางรุ่นอาจต่างออกไป ดังนั้นอย่าคิดว่าทุกตัวเหมือนกันครับ

เวลาใช้งานจริง เรามักไม่จำเป็นต้องอ่านค่าแบบ absolute เสมอไป เพราะงานไดอัลเกจจำนวนมากคือการอ่านค่าเทียบจากจุดศูนย์ เช่น ตั้งศูนย์ที่ผิวอ้างอิง จากนั้นเลื่อนไปอ่านอีกจุด ถ้าเข็มเดินไป 15 ขีด และเครื่องมือรุ่นนั้น 1 ขีด = 0.01 มม. ก็แปลว่าค่าต่างจากจุดอ้างอิง 0.15 มม.

สิ่งที่มือใหม่ควรฝึกไม่ใช่แค่อ่าน “ตัวเลข” แต่ต้องอ่าน “ทิศทาง” ด้วยครับ ว่าค่าเพิ่มหรือลดเมื่อไปอีกจุดหนึ่ง เพราะทิศทางนี่แหละที่ช่วยให้ตีความได้ว่า จุดนั้นสูงขึ้น ต่ำลง ใกล้ขึ้น หรือไกลออกไปเมื่อเทียบกับจุดตั้งต้น

สิ่งที่หลายคนไม่ค่อยพูดถึงเรื่อง ไดอัลเกจ

ถ้าคุณเคยอ่านบทความพื้นฐานเกี่ยวกับ ไดอัลเกจ ส่วนใหญ่จะหยุดอยู่ที่คำอธิบายว่าเป็นเครื่องมือวัดละเอียดและใช้เช็กความต่างระดับ ซึ่งก็ถูกครับ แต่ยังไม่ลึกพอสำหรับการใช้งานจริง เพราะในโลกของงานช่างและงานวัด ความยากไม่ได้อยู่ที่ตัวเครื่องมือ แต่อยู่ที่ “การแยกให้ออกว่าค่าที่เห็นเกิดจากอะไร” มากกว่า

มันขี้ฟ้อง! ไดอัลเกจไม่ได้วัดแค่ชิ้นงาน แต่วัด “ทั้งระบบ”

เวลาเข็มกระดิก อย่าเพิ่งหันไปเล็งเป้าด่าชิ้นงานอย่างเดียวนะครับ! บางทีชิ้นงานอาจจะเป๊ะแล้ว แต่สิ่งที่ทำให้เข็มแกว่งคือ ขาตั้งเกจยึดไม่แน่น โต๊ะสั่น แรงมือคนหมุนไม่นิ่ง หรือแม้แต่มีเศษฝุ่นบางๆ รองอยู่ใต้ฐานแม่เหล็ก ช่างมือใหม่มักตกหลุมพรางนี้ นั่งปาดหน้าชิ้นงานแก้ใหม่แทบตาย สุดท้ายมารู้ทีหลังว่า… ปัญหาอยู่ที่ตัวเองตั้งเครื่องมือไม่นิ่งพอ!

เข็มนิ่งสนิท… อย่าเพิ่งคิดว่ารอดชัวร์!

พอเห็นเข็มไดอัลเกจนิ่งกริบ หลายคนก็ถอนหายใจโล่งอก นึกว่างานได้ศูนย์เป๊ะแล้ว แต่เดี๋ยวก่อนครับ! บางทีที่เข็มนิ่ง อาจเป็นเพราะเราตั้งองศาหัววัดผิด หรือหัวปลายเกจไปค้างเติ่งอยู่บนร่องโดยที่ไม่ได้กดสะท้อนค่าที่แท้จริงออกมา ดังนั้น ท่องไว้เลยว่าอย่าดูแค่ “เข็มนิ่งไหม” แต่ต้องดูด้วยว่า “ทิศทางตอนแตะชิ้นงาน ถูกต้องหรือยัง”

สเปกละเอียดเวอร์ๆ ไม่ได้แปลว่า “แม่นยำ” เสมอไป

ไดอัลเกจที่เคลมว่าวัดได้ละเอียดถึงระดับ 0.001 มม. ฟังดูเทพสุดๆ ใช่ไหมครับ? แต่ในโลกความเป็นจริง ถ้าฐานเครื่องจักรไม่ได้แข็งแรงระดับพรีเมียม หรือหน้างานสั่นสะเทือนตลอดเวลา ค่าที่อ่านได้ก็แทบไม่มีประโยชน์เลยครับ เพราะเข็มจะสวิงมั่วไปหมด “ความละเอียด” เป็นแค่ตัวบอกว่ามันโชว์ตัวเลขได้ยิบย่อยแค่ไหน แต่มันไม่ได้การันตีว่าค่านั้นจะเอาไปใช้งานจริงได้ ถ้าระบบโดยรวมของคุณไม่นิ่งพอครับ

เซียนตัวจริง… เขาไม่ได้มองแค่ “ตัวเลข”

ช่างเก๋าๆ เวลาเขาจับไดอัลเกจ เขาไม่ได้จ้องแค่ว่าเข็มไปหยุดที่เลขอะไรครับ แต่เขากำลังอ่าน “พฤติกรรมของเข็ม” ไปด้วย! เขาจะสังเกตจังหวะสวิง ความต่อเนื่อง หรือรอยกระตุกของเข็มตอนหมุนผ่านชิ้นงาน ซึ่งอาการพวกนี้มันฟ้องได้หมดเลยว่า ปัญหามาจากผิวเหล็กไม่เนียน ศูนย์เพลาเยื้อง หรือเครื่องจักรมีตำหนิเป็นจุดๆ เรียกว่าอ่านอาการขาดกระจุยโดยไม่ต้องรื้อเครื่องดูเลยครับ

สรุป

ถ้าจะให้สรุปรวบยอดแบบจำง่ายๆ เอาไปใช้หน้างานได้เลย ผมขอฝากไว้ประโยคเดียวครับ: “ไดอัลเกจ คือแว่นขยายจับผิดความเบี้ยว” มันไม่ได้มีไว้วัดขนาด แต่เกิดมาเพื่อจับความต่าง อาการส่าย ความไม่เรียบ หรือความคลาดเคลื่อนจิ๋วๆ ที่ตาเปล่าไม่มีทางมองเห็น นี่แหละครับเหตุผลที่งานตั้งศูนย์เครื่องจักร หรืองานประกอบที่ต้องการความเป๊ะ ขาดเครื่องมือตัวนี้ไม่ได้เลย
